Collezioni ScientificheModello di armatura per costruzione di galleria (5° fase attacco in cunetta con arco di rinforzo)

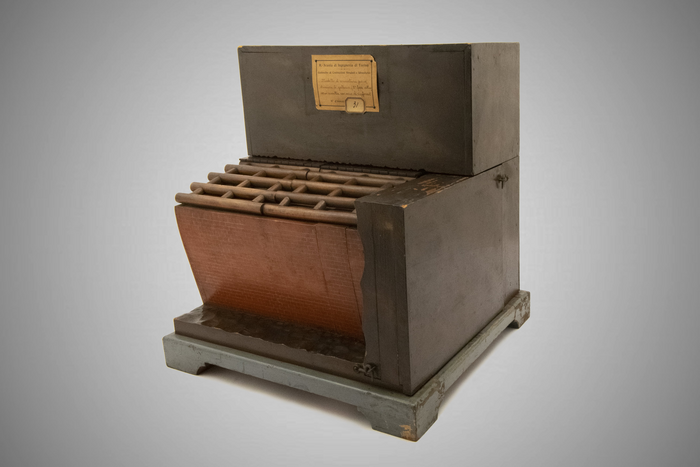

Modello di armatura per costruzione di galleria (5° fase attacco in cunetta con arco di rinforzo) in legno

1 / 3

Metadati

Data

Note alla data:: s.d.

Numero d'inventario

Numero:: 91

Inventario:: numero inventario del dipartimento o centro

Numero:: m / 460

Inventario:: numero di appartenenza a collezione o altra serie

Consultabilità: su appuntamento scrivendo a collezioniscientifiche@polito.it

Dimensioni

Unità di misura:: cm

Altezza:: 35,5

Larghezza:: 32

Profondità/spessore:: 32,5

Soggetto conservatore (migrazione): DISEG
