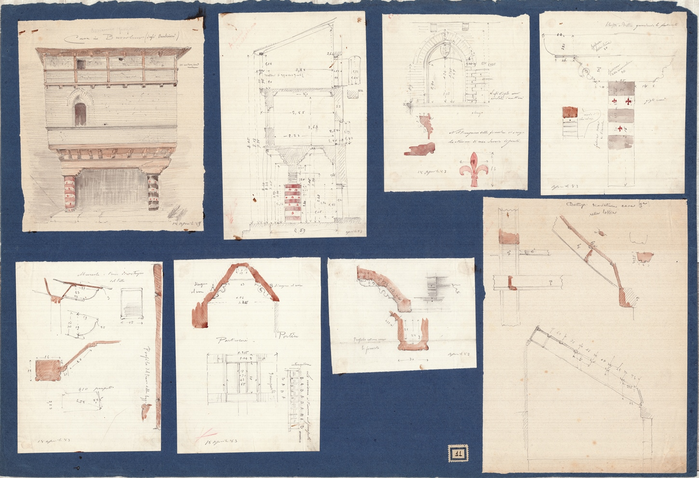

Sul supporto di cartoncino azzurro ( mm 435 x 640) sono incollati otto disegni, tutti riferiti alla casa Aschieri in Bussoleno.

a) Disegno ( mm 193 x 166 ) a matita nera acquerellato in rosso, ocra e grigio, su carta da spolvero; reca in alto la scritta a caratteri corsivi: "Casa in Bussoleno(degli Aschieri) ". E' datato in basso a destra "18 Aprile 83" e in corrispondenza dell' ultimo piano vi è una nota di riporto indicata con una crocetta "costruzione muraria".

b) Schizzo quotato di rilievo (mm 162 x 130) a matita nera e acquerellato in rosso, su carta da spolvero.
Il disegno, tratteggiato in nero, rappresenta la sezione dell'edificio (cfr. a) ed è datato in basso a destra " Aprile 83 " ; è accurato nella resa del particolare delle colonne a fasce coi gigli in campo bianco ed ha precise indicazioni numeriche del rilievo.

c) Schizzo di rilievo (mm 162 x 130) in matita nera, acquerellato in rosso su carta da spolvero, datato in basso " 18 Aprile 83 ". Reca a metà foglio le seguenti indicazioni su due righe a caratteri corsivi : " Negli stipiti sono / arrotati i mattoni"; più in basso, a tre quarti del foglio :" Nel timpano della finestra si scorge / lo stemma di casa Savoia dipinto"
Il disegno rappresenta il prospetto della finestra ogivale della casa Aschieri (cfr. a) e b) ; è puntualmente quotato (con al lettera maiuscola A è indicata la cornice sotto la quale si legge l'annotazione " + lungo") .Nella metà inferiore del foglio, sulla sinistra, sono le sezioni longitudinali e trasversali della cornice , acquerellate in rosso e tratteggiate a matita. In basso a destra il particolare , acquerellato in rosso e tratteggiate a matita. In basso a destra il particolare, acquerellato in rosso e quotato, rappresenta il giglio di Firenze che costituisce l'elemento decorativo dei campi bianchi delle colonne.

d) Schizzo (mm 168 x 130) a matita nera acquerellato in rosso, ocra, grigio, su carta spolvero, datato in basso a sinistra " Aprile 83 "; reca in alto a destra la didascalia a caratteri corsivi su una sola riga " Pilastro a destra guardando la facciata".
Si tratta di uno schizzo riproducente capitello e trave sul pilastro, quotato e annotato ( dall'alto al basso ): " Sperone della trave 30, Sperone della mensolina 30." Il sottostante pilastro acquerellato a fasce grigie e bianche con gigli rossi su campo bianco, è annotato anch'esso ( dall'alto in basso ) " nero, giglio rossi, fasce nere/ e bianche" . Accanto a sinistra è un piccolo schema con l'indicazione " modo di chiodare "

e) Schizzo di rilievo (mm 175 x 130) a matita nera e acquerellato ocra, su carta spolvero, datato in basso a sinistra "18 Aprile 83", recante in alto la scritta a carattere corsivo su due righe : " Mensola e trave di sostegno / del tetto."
Il foglio, di carattere squisitamente tecnico, presenta alcuni particolari costruttivi che riferiscono sempre alla trave di sostegno e alle mensole del tetto; sono accuratamente quotati e annotati : sul lato destro " profilo del trave della loggia e prospetto".

f) Schizzo di rilievo (mm 177 x 130) a matita nera acquerellato color ocra, su carta da spolvero, datato in basso a sinistra " 18 aprile 83 ". La vista orizzontale reca la dicitura in caratteri corsivi " 9 scomparti " mentre la sezione orizzontale completa ha la didascalia" intercapedine" e " Le misure si trovano nel prospetto".
Il particolare del porticato, una sezione trasversale (cfr.b) , ha carattere tecnico; è debitamente quotato e annotato "A/ disegno / al vero, B / disegno al vero , Portico."

g) Schizzo di rilievo (mm 105 x 130) a matita nera acquerellato ocra, su carta spolvero, reca la dicitura in carrattere corsivo , in basso a sinistra su due righe " Profilo esterno verso / la facciata" e in basso a destra " aprile 83 ".
Il foglio contiene il particolare dell'attacco del soffitto al muro (cfr. b) debitamente quotato.
