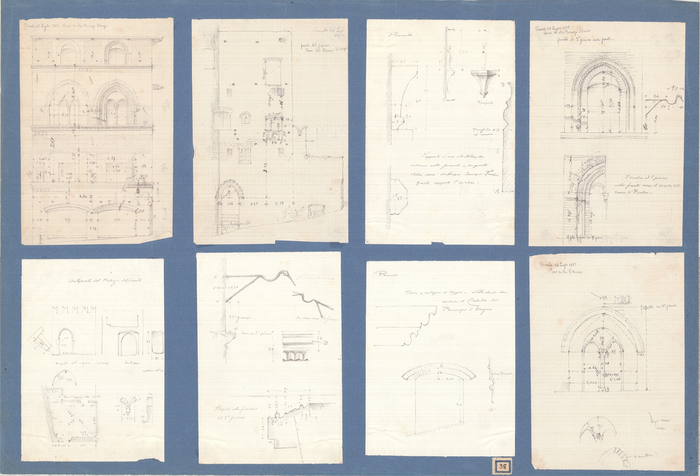

Sul supporto di un cartoncino azzurro sono incollati otto disegni relativi ad una casa in Via Principi d' Acaja a Pinerolo - tranne e) , che costituisce integrazione del <> (cfr. TAV. 37).
a) Schizzo di rilievo quotato (mm 207 x 140) a matita nera , su carta comune a quadretti piccoli, che rappresenta la facciata principale della casa a quattro piani, con parecchi dettagli e sezioni in loco dei particolari decorativi.
In alto vi è la scritta: "Pinerolo 26 Luglio 1883 - Casa in Via Principi d'Acaja"
(cfr. b).
b) Schizzo di rilevo quotato (mm 207 x 140) a matita nera , su carta comune a quadretti piccoli, che rappresenta il prospetto laterale della casa.
In altro a destra vi è la scritta : " Pinerolo 26 luglio / 83"; sotto: "parte del fianco / Casa via Principi d' Acaja" (cfr. a) .
c) Foglio (mm 207 x 138) con cinque schizzi quotati di rilievo, a matita nera , di carta comune già a quadretti , riferiti ad una mensola che fungeva da sostegno di una statua. E' visibile la localizzazione in a) al primo piano a destra.
In alto vi è la scritta: "Pinerolo"; lo schizzo in alto a destra porta l'indicazione "Parapetto" e quello alla sua sinistra: "Fianco"; accanto al particolare a destra è scritto: "Profilo AB/ al vero" .
In basso vi è il titolo: "Supporto di una delle statue che / esistevano sulla facciata. Ora queste / statue sono al Museo Civico di Torino . / Questo supporto è in calce" .
d) Foglio (mm 207 x 142) con tre schizzi quotati di rilievo, a matita nera, di carta comune e quadretti piccoli, che rappresenta in dettaglio finestre della casa (cfr. a) .
In alto a sinistra vi è la scritta: "Pinerolo 26 luglio 1883 / Casa in Via Principi d' Acaja/ finestra in 3° piano sulla fronte"; a fianco dello schizzo in basso: "Finestra al 1° piano / sulla fronte verso il vicolo della / Croce di Pietra"; sotto di esso: "v. filo foglio in 1° piano". Lo schizzo in basso è corredato anche di indicazioni tecniche sulla disposizione dei corsi dei mattoni; accanto alla finestra superiore è sviluppato il particolare del ferro a mensola reggibastone.
e) Schizzo quotato di rilievo (mm 186 x 132) a matita nera, su carta comune già a quadretti, di una parte del <> in Pinerolo
(cfr.TAV. 37).
In alto vi è la scritta: "Antiporte del Palazzo del Senato" . Nella fascia superiore dei disegni sono rappresentati : "il Prospetto dell'ingresso (esterno)" con un particolare della cornice dell'arco; una sezione con la nota " interno" e un "mattone dell' arco". Nella fascia inferiore sono rilevati la pianta con la nota "Porta d'ingresso alla scala e una dei merli ghibellini.
f) Foglio (mm 194 x 133) con schizzi quotati di rilievo a matita nera, di carta comune già a quadretti, con particolari di mensole in ferro (cfr. d) e di cornici. La mensola a destra è tratta "da una casa in facciata"; nella "Cornice 2° piano, in centrofoglio, sulla sezione è annotato "mezzo corso" e sul prospetto "calco B(onanate)".
In basso, ruotato, è sviluppato lo "Stipite della finestra / del 2° piano "con la nota" calco Bonanate (cornice...)"
g) Foglio (mm 180 x 137) con schizzi quotati di rilievo, a matita nera, su carta comune già a quadretti, di particolari.
In alto a sinistra vi è la scritta: "Pinerolo"; al centro "Trave a sostegno di loggia.Nella strada che/ conduce al Castello dei / Principi d'Acaja". Lo schizzo in fondo porta la scritta: "calco Bonanate".
h) Schizzo quotato di rilievo (mm 200 x 140) a matita nera, su carta comune a quadretti piccoli, di una bifora, con indicazioni di carattere tecnico e decorativo.
In alto sinistra vi è la scritta: "Pinerolo 26 luglio 1883 / Casa in Via d'Acaja", di fianco allo schizzo centrale : "finestra in 2° piano" .
a) Schizzo di rilievo quotato (mm 207 x 140) a matita nera , su carta comune a quadretti piccoli, che rappresenta la facciata principale della casa a quattro piani, con parecchi dettagli e sezioni in loco dei particolari decorativi.
In alto vi è la scritta: "Pinerolo 26 Luglio 1883 - Casa in Via Principi d'Acaja"
(cfr. b).
b) Schizzo di rilevo quotato (mm 207 x 140) a matita nera , su carta comune a quadretti piccoli, che rappresenta il prospetto laterale della casa.
In altro a destra vi è la scritta : " Pinerolo 26 luglio / 83"; sotto: "parte del fianco / Casa via Principi d' Acaja" (cfr. a) .
c) Foglio (mm 207 x 138) con cinque schizzi quotati di rilievo, a matita nera , di carta comune già a quadretti , riferiti ad una mensola che fungeva da sostegno di una statua. E' visibile la localizzazione in a) al primo piano a destra.
In alto vi è la scritta: "Pinerolo"; lo schizzo in alto a destra porta l'indicazione "Parapetto" e quello alla sua sinistra: "Fianco"; accanto al particolare a destra è scritto: "Profilo AB/ al vero" .
In basso vi è il titolo: "Supporto di una delle statue che / esistevano sulla facciata. Ora queste / statue sono al Museo Civico di Torino . / Questo supporto è in calce" .
d) Foglio (mm 207 x 142) con tre schizzi quotati di rilievo, a matita nera, di carta comune e quadretti piccoli, che rappresenta in dettaglio finestre della casa (cfr. a) .
In alto a sinistra vi è la scritta: "Pinerolo 26 luglio 1883 / Casa in Via Principi d' Acaja/ finestra in 3° piano sulla fronte"; a fianco dello schizzo in basso: "Finestra al 1° piano / sulla fronte verso il vicolo della / Croce di Pietra"; sotto di esso: "v. filo foglio in 1° piano". Lo schizzo in basso è corredato anche di indicazioni tecniche sulla disposizione dei corsi dei mattoni; accanto alla finestra superiore è sviluppato il particolare del ferro a mensola reggibastone.
e) Schizzo quotato di rilievo (mm 186 x 132) a matita nera, su carta comune già a quadretti, di una parte del <> in Pinerolo
(cfr.TAV. 37).
In alto vi è la scritta: "Antiporte del Palazzo del Senato" . Nella fascia superiore dei disegni sono rappresentati : "il Prospetto dell'ingresso (esterno)" con un particolare della cornice dell'arco; una sezione con la nota " interno" e un "mattone dell' arco". Nella fascia inferiore sono rilevati la pianta con la nota "Porta d'ingresso alla scala e una dei merli ghibellini.
f) Foglio (mm 194 x 133) con schizzi quotati di rilievo a matita nera, di carta comune già a quadretti, con particolari di mensole in ferro (cfr. d) e di cornici. La mensola a destra è tratta "da una casa in facciata"; nella "Cornice 2° piano, in centrofoglio, sulla sezione è annotato "mezzo corso" e sul prospetto "calco B(onanate)".
In basso, ruotato, è sviluppato lo "Stipite della finestra / del 2° piano "con la nota" calco Bonanate (cornice...)"
g) Foglio (mm 180 x 137) con schizzi quotati di rilievo, a matita nera, su carta comune già a quadretti, di particolari.
In alto a sinistra vi è la scritta: "Pinerolo"; al centro "Trave a sostegno di loggia.Nella strada che/ conduce al Castello dei / Principi d'Acaja". Lo schizzo in fondo porta la scritta: "calco Bonanate".
h) Schizzo quotato di rilievo (mm 200 x 140) a matita nera, su carta comune a quadretti piccoli, di una bifora, con indicazioni di carattere tecnico e decorativo.
In alto sinistra vi è la scritta: "Pinerolo 26 luglio 1883 / Casa in Via d'Acaja", di fianco allo schizzo centrale : "finestra in 2° piano" .
