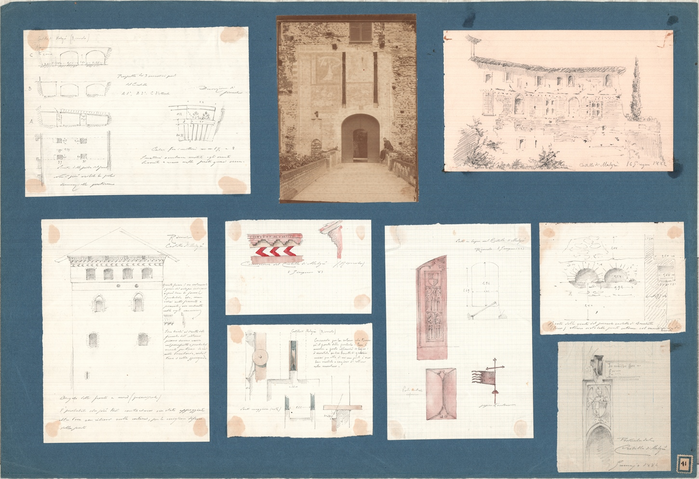

Sul supporto di un cartoncino azzurro sono incollati otto disegni e una fotografia relativi al Castello di Malgrà a Rivarolo Canavese (cfr. TAV. 42), tranne h) relativo al Castello di Banchette d 'Ivrea.

a) Schizzo quotato di rilievo (mm 155 x 203) a matita nera su foglio a quadretti, intestato " Castello di Malgrà (Rivarolo)", s.d. , riguardante i tre ponti e una cornice di finestra.
A sinistra è disegnato il " Prospetto dei 3 successivi ponti / del Castello / A 1° , B 2 ° , C 3 ° attuale " ; i tre manufatti risultano in successione verticale e il prospetto dello stato attuale ( C ) quotato. Al di sotto dei tre prospetti vi è " Pianta delle pile del ponte "; scritta riferita allo schizzo quotato con notazione : " Non è più visibile la pila / dinnanzi alla posterna".
A destra la : " Decorazione di / finestra " rappresenta prospetto e sezione di ghiera, quotati con l'indicazione della tecnica costruttiva: " Calce fra i mattoni m. m. 1 (e) mezzo o 2 / I mattoni sembrano arrotati e gli ornati / lavorati a mano nella pasta quasi secca" .

b) Stampa fotografica all'albumina, da lastra (mm 174 x 127) con la veduta della porta principale del Castello di Malgrà. Il personaggio che appare seduto sulla spalletta del ponte si presume sia Riccardo Brayda.

c) Schizzo (mm 131 x 210 ) a matita nera con ombreggiature, su foglio da spolvero (da taccuino), datato " Castello di Malgrà 16 Giugno 1882 " ; rappresenta, in visione prospettica, una parte della facciata.
Sul retro del foglio gli schizzi quotati sono relativi a una finestra e a due vani comunicanti, in pianta e in sezione.
In alto a destra si legge: " N° 74 C"

d) Schizzo ( mm 208 x 152 ) a matita nera, su foglio di carta bianca, intestato " Rivarolo / Castello di Malgrà " s .d.
E' il prospetto accurato dell' "Angolo della fronte a Nord ( principale )". Segue il titolo una notazione di cronologia storica: " E' probabile che più tardi contro essa sia stata appoggiata / altra torre con rilievo sulla cortina, per la migliore difesa / della porta " .
Nello spazio tra il disegno e il margine destro del foglio al disopra di un particolare di cornice e della sua sezione leggiamo : "Questa fascia è ora intonacata / di guisa che solo per induzione / si può dirne la forma / E' probabile, che come vedasi nella facciata a / ponente, sia costrutta / nella seguente maniera" (una freccia fa appunto riferimento al particolare sottostante). Al di sotto un' altra nota si riferisce invece al prospetto generale e indica : "I due buchi al di sotto delle / finestre dell'ultimo / piano devono essere / nel parapetto e probabil / mente per tirare da essi / colle bombarde, cerbot/ tane o colle spingarde" .

e) Schizzo (mm 87 x 135) a matita nera e acquerello, su foglio di carta a quadretti, intestato "Cornicione del Castello di Malgrà ( Rivarolo ) / 5 Giugno 83"
Le parti delle cornici a merletto del prospetto a sinistra sono acquerellate in rosso chiaro con il fondo marroncino , le losanghe della fascia in rosso vivo; nella sezione a destra la muratura e i coppi sono in rosso chiaro, la travatura lignea in marroncino.

f) Schizzo di rilievo con quote (mm 103 x 134) a matita nera e acquerello, su foglio di carta bianca, relativo al meccanismo di sollevamento per il ponte levatoio, intestato " Castello di Malgrà (Rivarolo)" .
In alto sono disegnati prospetti e sezione della "Carrucola per la catena che tirava / sù il ponte della posterla. Essa è / ancora a posto abbenchè di legno: / è montata su due travetti di quercia / messi per alto, di cui una parte è ora / ben visibile a cagione di rottura / nella muratura " .
Le parti lignee, carrucola e travetti, sono acquerellate in giallo, in bruno lo sfondato e in grigio azzurro, i disegni presentano alcune quote.

g) Schizzo (mm 199 x 135) a matita e acquerello, su foglio di taccuino a quadretti, relativo a particolari del castello, datato " Rivarolo 5 Giugno 1883 ". A sinistra in alto è rilevata una "Porta in legno nel Castello di Malgrà" riproducente il prospetto di metà battente con le sue decorazioni a intaglio, acquerellato in rosso bruno.
A destra vi è lo schizzo quotato, in prospetto e pianta, di un finestra, in cui è indicato il verso di apertura dell'anta .
In basso a sinistra è disegnato il particolare di un pannello ligneo, acquerellato in rosso bruno con la dicitura "Parte centrale / inferiore" .
A destra è schizzata una banderuola con croce "sopra l' oratorio" , sempre acquerellata in rosso bruno.

h) Schizzo quotato di rilievo (mm 101 x 133) a matita nera, su foglio di carta bianca, che rappresenta la cornice passauomo della cinta del castello di Banchette, s.d.
Sono annotati prospetto e sezione con quote, del "Resto della cinta del piccolo castello di Banchette / ( Ivrea ). Muro visto dalla parte interna col marciapiede dei / merli ."

i ) Schizzi ( mm 120 x 104 ) a matita nera , su foglio di carta a quadretti rettangolari, intestato "Postierla del / Castello di Malgrà / Gennaio 1884"
